產品簡介
S7-300S7-300是德國西門子公司生產的可編程序控制器(PLC)系列產品之一。其模塊化結構、易于實現分布式的配置以及性價比高、電磁兼容性強、抗震動沖擊性能好，使其在廣泛的工業控制領域中，成為一種既經濟又切合實際的解決方案。
產品特性
· 針對低性能要求的模塊化中小控制系統· 可配不同檔次的CPU· 可選擇不同類型的擴展模塊· 可以擴展多達32個模塊· 模塊內集成背板總線· 網絡連接 - 多點接口 (MPI), -PROFIBUS或-工業以太網· 通過編程器PG訪問所有的模塊· 無插槽限制· 借助于“HWConfig”工具可以進行組態和設置參數。
產品特點
· 循環周期短、處理速度高· 指令集功能強大(包含350多條指令)，可用于復雜功能· 產品設計緊湊，可用于空間有限的場合· 模塊化結構，設計更加靈活· 有不同性能檔次的CPU模塊可供選用· 功能模塊和I/O模塊可選擇· 有可在露天惡劣條件下使用的模塊類型。
工作原理
· PLC采用循環執行用戶程序的方式。OB1 是用于循環處理的組織塊(主程序)，它可以調用別的邏輯塊，或被中斷程序(組織塊)中斷?！ぴ谄饎?dòng)完成后，不斷地循環調用OB1，在OB1 中可以調用其它邏輯塊(FB, SFB, FC 或SFC)。·循環程序處理過程可以被某些事件中斷?！ぴ谘h(huán)程序處理過程中，CPU 并不直接訪問I/O模塊中的輸入地址區和輸出地址區，而是訪問CPU 內部的輸入/輸出過程映像區(在CPU的系統存儲區)。
編程工具
使用STEP7軟件對S7-300進行編程，目前S7-300最新的編程軟件版本為STEP7 V5.5 SP2。[1] STEP7包含了自動化項目從項目的啟動、實施到測試以及服務每一個階段所需的全部功能。STEP7中的編程語言1、順序功能圖2、梯形圖3、語句表4、功能塊圖5、結構文本。
電源模塊(PS)將市電電壓(AC120/230V)轉換為DC24V，為CPU和24V直流負載電路(信號模塊、傳感器、執行器等)提供直流電源。輸出電流有2A、5A、10A三種●正常：綠色LED燈亮●過載：綠色LED燈閃●短路：綠色LED燈暗(電壓跌落，短路消失后自動恢復)●電壓波動范圍：5%
CPU模塊各種CPU有不同的性能，例如有的CPU集成有數字量和模擬量輸入/輸出點，有的CPU集成有PROFIBUS-DP等通信接口。CPU前面板上有狀態故障指示燈、模式開關、24V電源端子、電池盒與存儲器模塊盒(有的CPU沒有)。

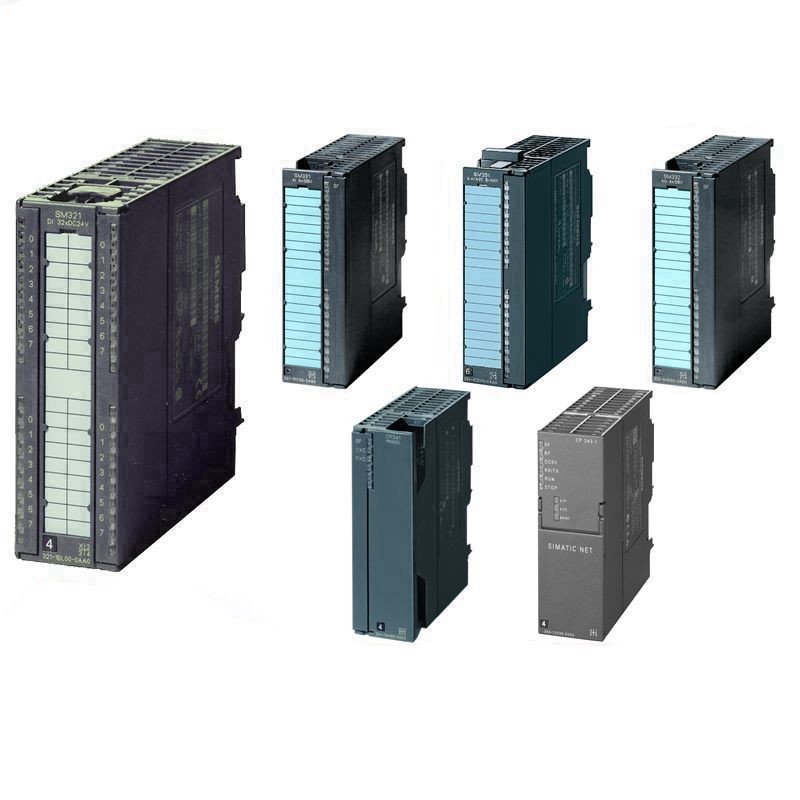

信號模塊(SM)數字量輸入模塊：24V DC，120/230V AC數字量輸出模塊：24V DC，繼電器模擬量輸入模塊：電壓，電流，電阻，熱電偶模擬量輸出模塊：電壓，電流。
功能模塊 (FM)功能模塊主要用于對時間要求苛刻、存儲器容量要求較大的過程信號處理任務。-計數：計數器模塊-定位：快速/慢速進給驅動位置控制模塊、電子凸輪控制器模塊、步進電動機定位模塊、伺服電動機定位模塊等-閉環控制：閉環控制模塊-工業標識系統：接口模塊、稱重模塊、位置輸入模塊、超聲波位置解碼器等。
接口模塊 (IM)接口模塊用于多機架配置時連接主機架(CR)和擴展機架(ER)。S7-300通過分布式的主機架和3個擴展機架，最多可以配置32個信號模塊、功能模塊和通信處理器。連接：IMS 360發送、IMR 361接收;對于雙層組態，常用硬連線的IM 365 接口模塊距離：采用IM 365 、兩層機架，電纜最大長度可達1米;采用IM 360 / 361 、多層機架，機架之間電纜最大長度10米。
通訊處理器(CP)擴展中央處理單元的通訊任務，提供以下的連網能力：-點到點連接-PROFIBUS-工業以太網。
