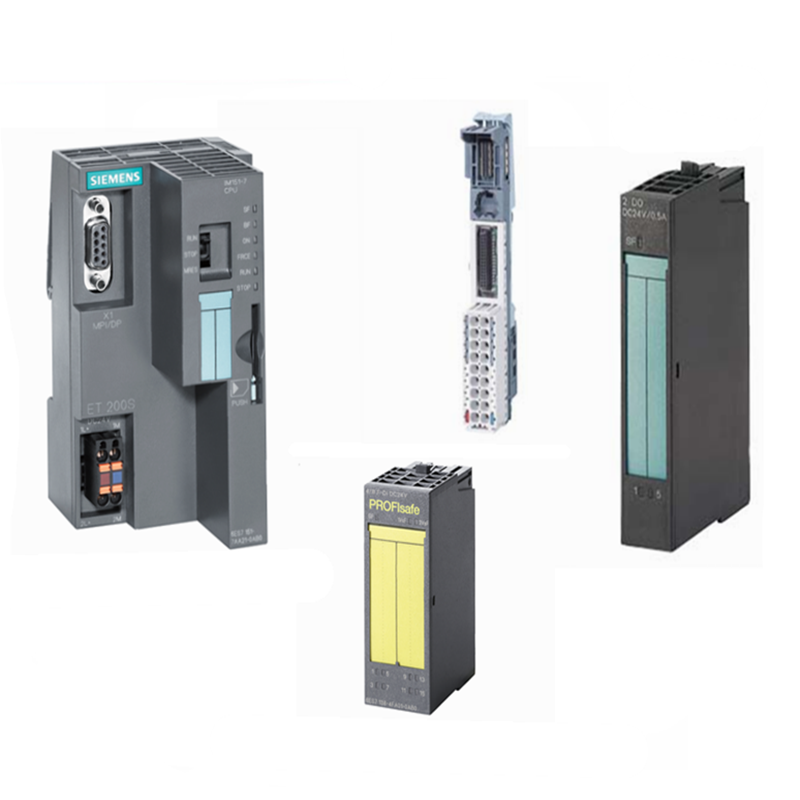

SIMATIC ET 200SP
可擴展的 SIMATIC ET 200SP I/O 系統是防護等級為 IP20 的高度靈活的模塊化 I/O 系統。
通過接口模塊,可以與上位 PLC 交換所連接 I/O 模塊的 IO 數據。以下接口型號可用于此目的:
-
多現場總線:IM155-6MF 支持基于以太網的協議 PROFINET、EtherNet/IP 和 Modbus TCP
-
PROFINET:IM155-6PN
-
PROFIBUS:IM155-6DP
還提供了各種 PLC、F-PLC 和開放式控制器,作為 S7-1500 控制器(分布式控制器),用作其它首尾站。ET 200SP 組件 SIPLUS 型可滿足極高的要求,并可實現高度的穩健性。
豐富的 I/O 模塊,包括故障安全型和防爆型,可實現傳感器和執行器的靈活連接:
-
數字量輸入模塊 (DI),白色
-
數字量輸出模塊 (DQ),黑色
-
模擬量輸入模塊 (AI),淺藍色
-
模擬量輸出模塊 (AQ),深藍色
-
工藝功能模塊 (TM),青綠色彩色編碼
-
通信模塊 (CM),淺灰色
-
專用模塊,薄荷綠色
-
電機起動器包括電機直接起動器 (DS)、可逆起動器 (RS) 以及故障安全型起動器
-
氣動
集成安全功能
-
易于集成故障安全模塊
-
通過軟件可以輕松進行 F 參數分配
-
逐組斷開非故障安全型模塊
高性能
-
同步 PROFINET
-
內部數據傳輸速率高達 100 Mbps
-
記錄模擬量和輸出持續 50 μs
-
記錄數字量和輸出持續 1 μs
高性能技術
-
Servodrive、“計數”、“定位”、“稱重”、“輸出凸輪”、“PWM”、“力測量”、“流量測量”等功能模塊
能源效率
-
記錄電氣變量的電表
-
具有區間替換值的系統集成 PROFIenergy
擴展功能
-
組態控制:
通過用戶軟件對實際組態進行基于應用的調整(選項處理)
-
基于時間的 IO:
信號時間戳為 μs
-
MSI/MSO:
從最多 4 個 PLC 同時訪問 I/O 數據
-
MtM:
各 IO 模塊之間的直接數據交換(模塊間通信)
-
過采樣:
在 PN 循環內對數字量和模擬量信號進行 n 次采集或輸出
-
調整測量范圍:
通過將測量范圍調整為模擬量輸入模塊支持的測量范圍的受限部分來增加分辨率
-
縮放測量值:
允許傳輸歸一化至所需物理值的模擬量作為 REAL 值(32 位浮點)
通信標準
-
PROFINET IO
-
EtherNet/IP
-
Modbus TCP
-
PROFIBUS DP V0/V1
-
連接 ET 200AL (IP67) 的 ET 接頭
-
IO-Link V1.1
-
CAN
-
DALI
-
AS-Interface
-
點對點 (RS232,RS485,RS422)
-
Freeport
-
3964(R)
-
USS
-
DMX
-
Modbus RTU(主站/從站)
CPU
-
PROFINET 接口,帶 3 端口
-
IO 控制器和 PN IO 設備
-
可選擴展為 DP 主站/從站
-
還提供故障安全型和開放式控制器
標記 I/O 模塊
-
I/O 模塊前面有意義的標簽
-
純文本形式的模塊類型描述(含功能等級),如“DI 8x24VDC HF”
-
訂貨號
-
二維矩陣碼,帶訂貨號和序列號
(通過“Industry Online Support”app 進行調用,直接鏈接到該模塊的支持頁面)
-
硬件功能狀態和固件版本
-
相應 I/O 模塊的適宜 BU 類型
-
適宜的有色牌的顏色代碼
-
接線圖
-
可選擴展
-
標簽條
-
設備銘牌
通過接口模塊,可以與上位 PLC 交換所連接 I/O 模塊的 IO 數據。以下接口型號可用于此目的:
集成安全功能
- 易于集成故障安全模塊
- 通過軟件可以輕松進行 F 參數分配
- 逐組斷開非故障安全型模塊
高性能
- 同步 PROFINET
- 內部數據傳輸速率高達 100 Mbps
- 記錄模擬量和輸出持續 50 μs
- 記錄數字量和輸出持續 1 μs
高性能技術
- Servodrive、“計數”、“定位”、“稱重”、“輸出凸輪”、“PWM”、“力測量”、“流量測量”等功能模塊
能源效率
- 記錄電氣變量的電表
- 具有區間替換值的系統集成 PROFIenergy
擴展功能
-
組態控制:
通過用戶軟件對實際組態進行基于應用的調整(選項處理) -
基于時間的 IO:
信號時間戳為 μs -
MSI/MSO:
從最多 4 個 PLC 同時訪問 I/O 數據 -
MtM:
各 IO 模塊之間的直接數據交換(模塊間通信) -
過采樣:
在 PN 循環內對數字量和模擬量信號進行 n 次采集或輸出 -
調整測量范圍:
通過將測量范圍調整為模擬量輸入模塊支持的測量范圍的受限部分來增加分辨率 -
縮放測量值:
允許傳輸歸一化至所需物理值的模擬量作為 REAL 值(32 位浮點)
通信標準
- PROFINET IO
- EtherNet/IP
- Modbus TCP
- PROFIBUS DP V0/V1
- 連接 ET 200AL (IP67) 的 ET 接頭
- IO-Link V1.1
- CAN
- DALI
- AS-Interface
- 點對點 (RS232,RS485,RS422)
- Freeport
- 3964(R)
- USS
- DMX
- Modbus RTU(主站/從站)
CPU
- PROFINET 接口,帶 3 端口
- IO 控制器和 PN IO 設備
- 可選擴展為 DP 主站/從站
- 還提供故障安全型和開放式控制器
標記 I/O 模塊
-
I/O 模塊前面有意義的標簽
- 純文本形式的模塊類型描述(含功能等級),如“DI 8x24VDC HF”
- 訂貨號
-
二維矩陣碼,帶訂貨號和序列號
(通過“Industry Online Support”app 進行調用,直接鏈接到該模塊的支持頁面) - 硬件功能狀態和固件版本
- 相應 I/O 模塊的適宜 BU 類型
- 適宜的有色牌的顏色代碼
- 接線圖
-
可選擴展
- 標簽條
- 設備銘牌
